Statique 1 - Construction Mécanique

Statique_1

1 / 10

Catégorie: Statique_1

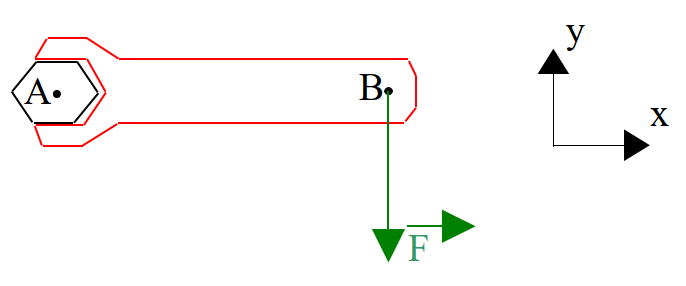

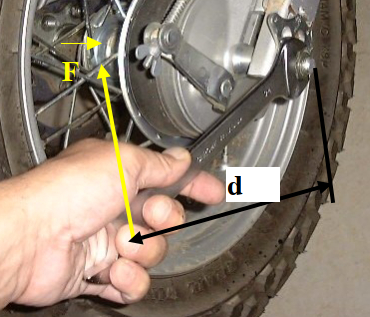

Le moment d'une force, c'est :

une force divisée - une distance (bras de levier)

une action mécanique que l'on peut exprimer en m/s

une action mécanique que l'on peut exprimer en cm²

une action mécanique que l'on peut exprimer en N/m

une force divisée par une distance (bras de levier)

une force multipliée par une distance (bras de levier)

l'aptitude d'une force à faire tourner un système mécanique autour d'un axe.

une action mécanique que l'on peut exprimer en N.m

une force divisée + une distance (bras de levier)

une action mécanique que l'on peut exprimer en MPa

une action mécanique que l'on peut exprimer en bars

2 / 10

Catégorie: Statique_1

Un vérin dont le diamètre de piston = 40 mm développe 150 N en poussant.

Calculez la surface du piston sur laquelle s'exerce la pression puis sélectionnez la ou les bonne(s) réponse(s)

S ≈ 1.257 cm²

S ≈ 62.83 mm²

S ≈ 5026.55 mm²

S ≈ 125.66 mm²

S ≈ 0.628 cm²

S ≈ 50.27 cm²

S ≈ 12.57 cm²

S ≈ 1256.64 mm²

3 / 10

4 / 10

5 / 10

6 / 10

Catégorie: Statique_1

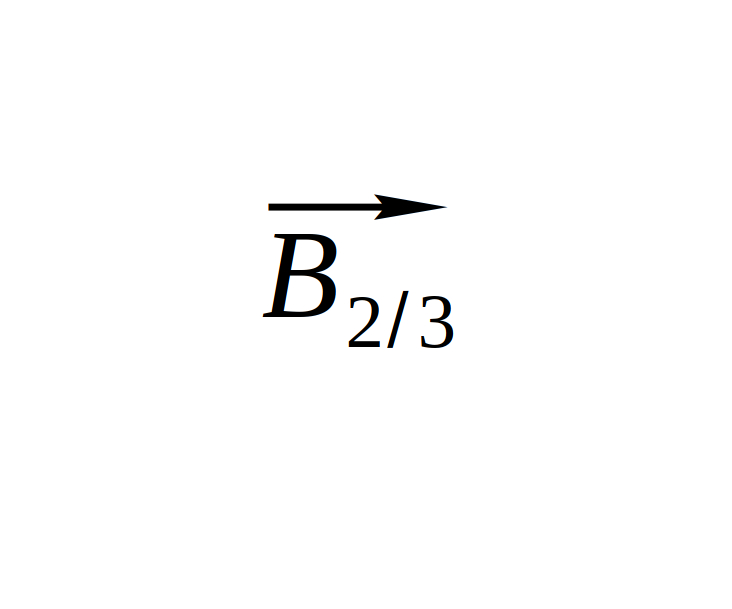

Cette notation d'une action mécanique signifie :

qu'il s'agit d'une force exercée au point B par la pièce 2 sur la pièce 3

qu'il s'agit d'une pression

qu'il s'agit d'une action mécanique de contact

qu'il s'agit d'une action mécanique à distance

qu'il s'agit d'une force exercée au point B par la pièce 3 sur la pièce 2

qu'il s'agit d'un moment exercé au point B par la pièce 2 sur la pièce 3

qu'il s'agit d'un moment exercé au point B par la pièce 3 sur la pièce 2

7 / 10

Catégorie: Statique_1

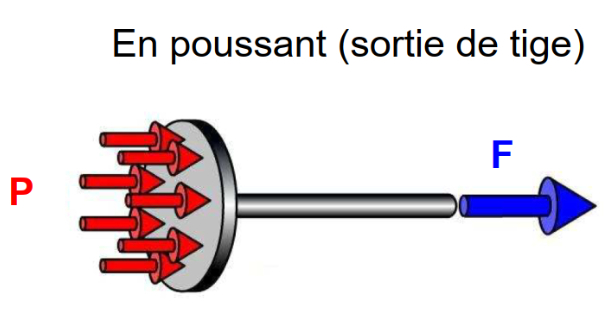

Calculez la force (en daN) exercée par la tige d'un vérin lors de sa sortie si celui-ci est alimenté par une pression = 8 bars

Le diamètre du piston = 100,93 mm

écrire simplement la valeur entière obtenue, sans unité ni espace ; aucun chiffre après la virgule

8 / 10

Catégorie: Statique_1

Calculez la Pression (en bars) nécessaire pour qu'un vérin développe une force = 350 daN en poussant.

Le diamètre du piston = 47,2 mm

écrire simplement la valeur entière obtenue, sans unité ni espace ; aucun chiffre après la virgule

9 / 10

10 / 10

Catégorie: Statique_1

Quels sont les caractéristiques permettant de définir un vecteur force ?

Une intensité (ou norme)

Une surface

Un sens

Une droite d’action (direction)

Une couleur

Un point d’application

Un diamètre

Une vitesse

Une accélération
