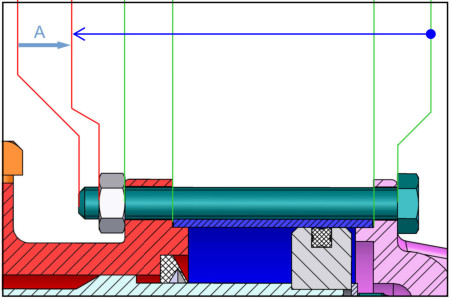

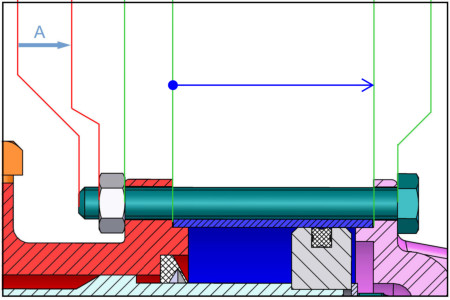

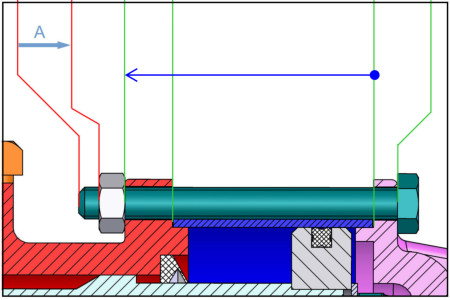

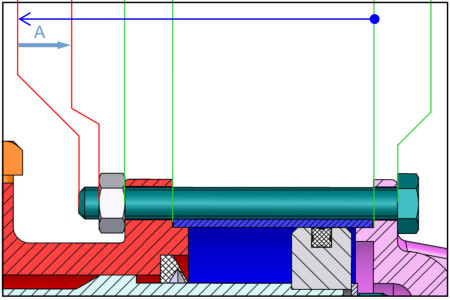

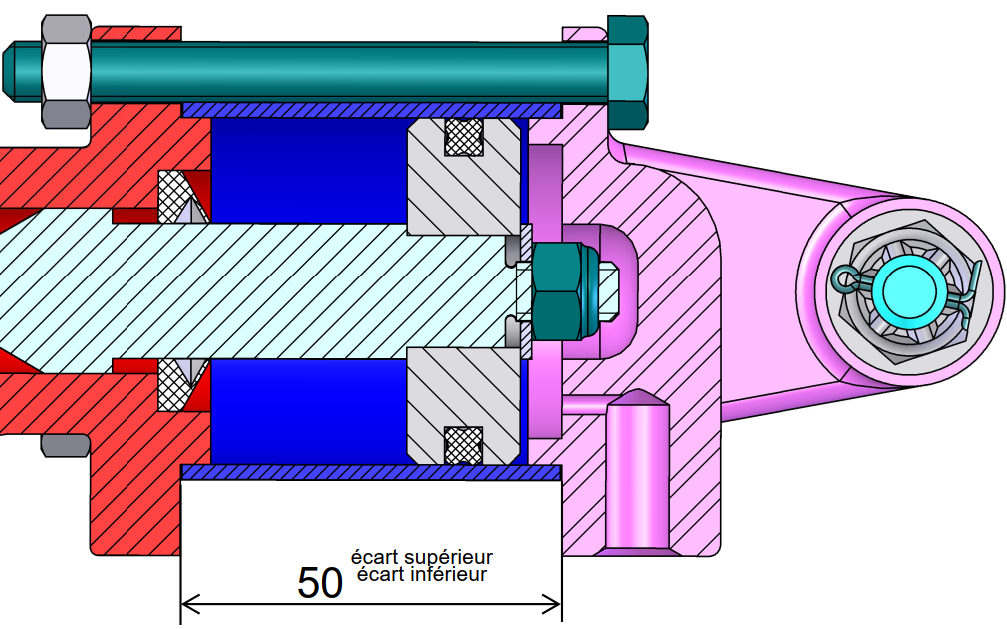

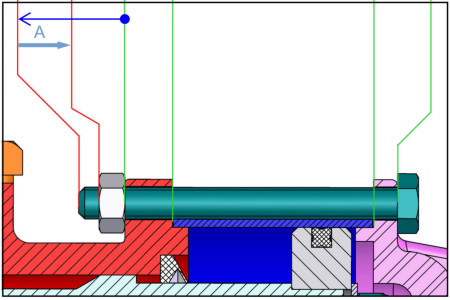

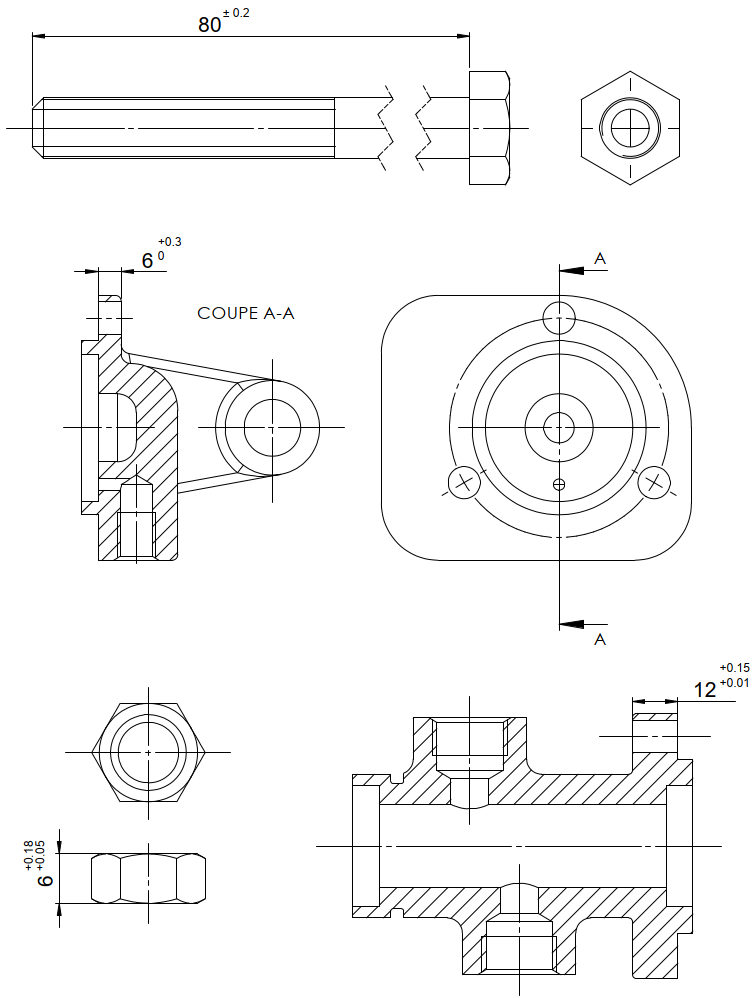

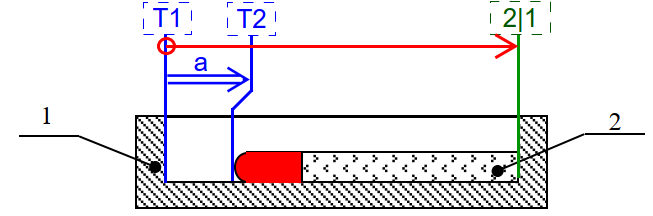

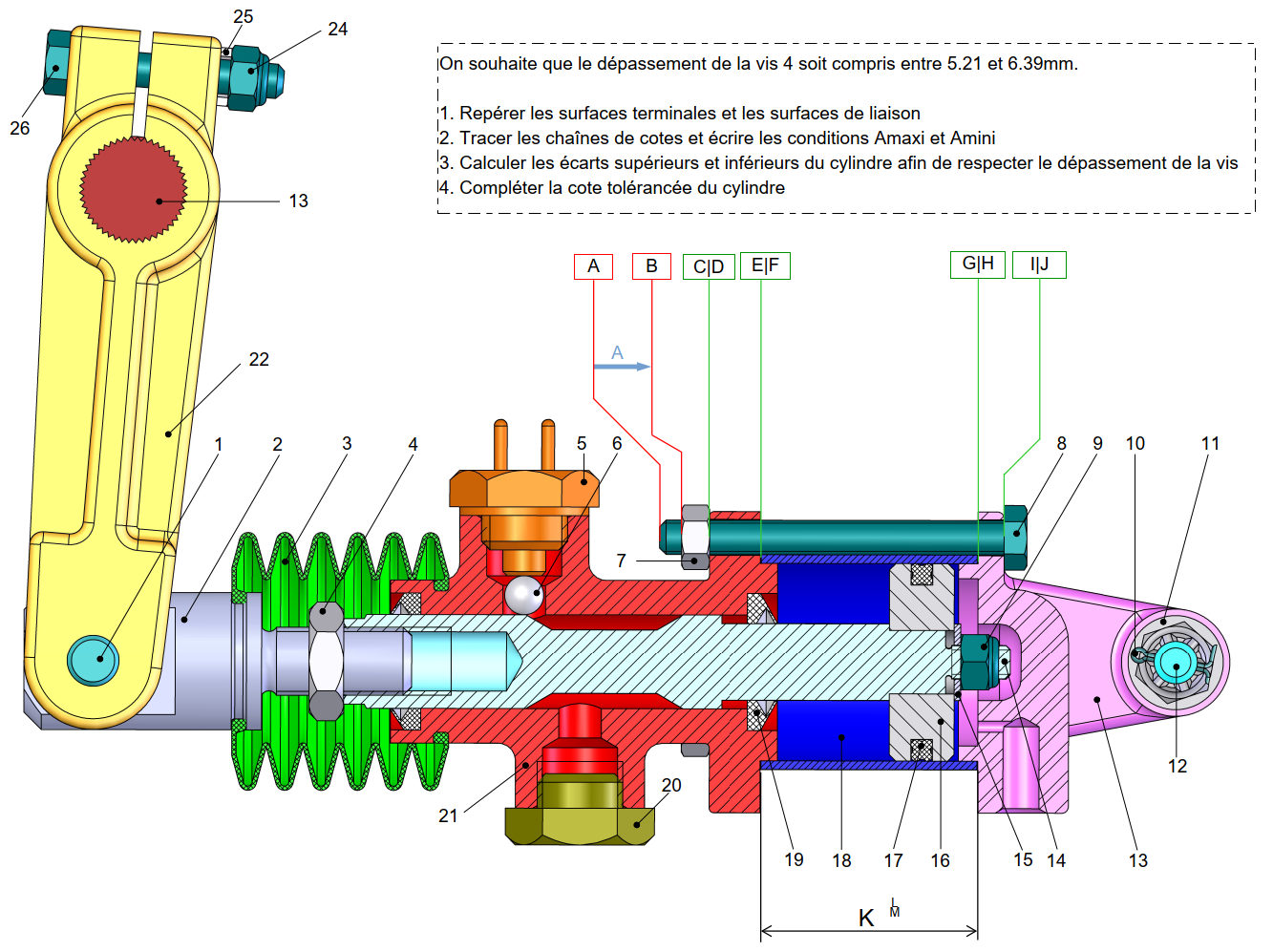

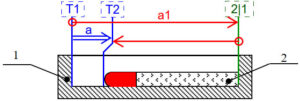

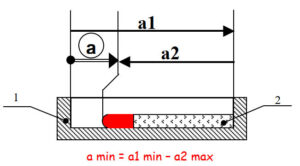

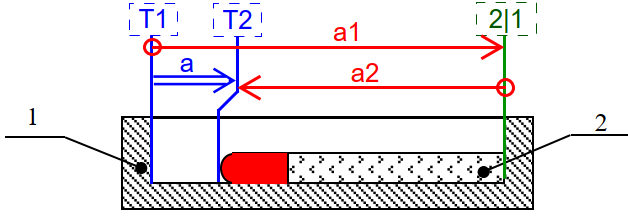

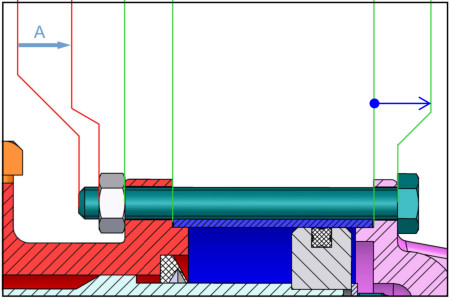

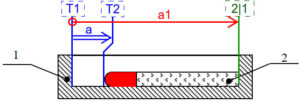

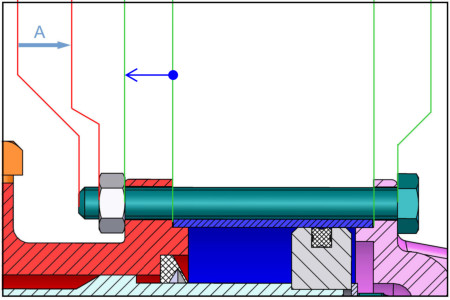

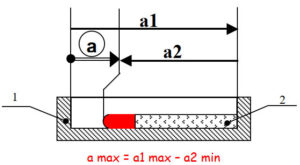

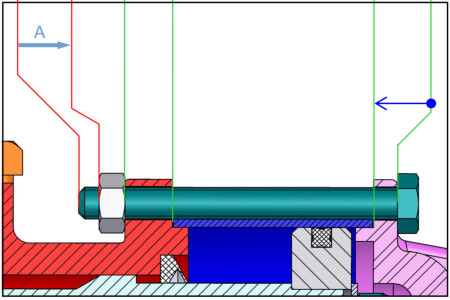

Cotation fonctionnelle contrôle 1 Feuille réponse Corrigé _______________________________________________ Mise en situation : Le vérin de changement de gamme d'un Renault AE 380 ne fonctionne plus. Après diagnostic, il s'avère que le cylindre (en bleu) est trop usé ce qui entraîne une mauvaise étanchéité. Vous décidez de le faire refaire mais avant cela, vous devez définir la cote tolérancée du cylindre. Aide Le nom de la cote condition est inscrit au dessus vecteur bleu. 1 / 27 Question 01 : Quel est le nom de la cote condition ? Vérifier Non, ce n'est pas la bonne réponse. Pensez à mettre le nom en majuscule. Bravo. Aide Les surfaces terminales se rattachent à la cote-condition. 2 / 27 Question 02 : Quelles cases correspondent à des surfaces terminales ? A I | J C | D G | H E | F B Aide Les surfaces de liaison sont les surfaces de contact entre les pièces assurant la cote-condition. 3 / 27 Question 03 : Quelles cases correspondent à des surfaces de liaison ? I | J A G | H E | F C | D B Aide Il faut inscrire le nom de la surface terminale. Ce nom est composé de la lettre T suivi du numéro de la pièce rattaché à cette surface. 4 / 27 Question 04 : Que doit-on inscrire dans la case A ? Vérifier Aide Il faut inscrire le nom de la surface terminale. Ce nom est composé de la lettre T suivi du numéro de la pièce rattaché à cette surface. 5 / 27 Question 05 : Que doit-on inscrire dans la case B ? Vérifier Aide Il faut inscrire le numéro de la pièce située à gauche de cette surface. 6 / 27 Question 06 : Que doit-on inscrire à la place de la lettre C ? Vérifier Aide Il faut inscrire le numéro de la pièce située à droite de cette surface. 7 / 27 Question 07 : Que doit-on inscrire à la place de la lettre D ? Vérifier Aide Il faut inscrire le numéro de la pièce située à gauche de cette surface. 8 / 27 Question 08 : Que doit-on inscrire à la place de la lettre E ? Vérifier Aide Il faut inscrire le numéro de la pièce située à droite de cette surface. 9 / 27 Question 09 : Que doit-on inscrire à la place de la lettre F ? Vérifier Aide Il faut inscrire le numéro de la pièce située à gauche de cette surface. 10 / 27 Question 10 : Que doit-on inscrire à la place de la lettre G ? Vérifier Aide Il faut inscrire le numéro de la pièce située à droite de cette surface. 11 / 27 Question 11 : Que doit-on inscrire à la place de la lettre H ? Vérifier Aide Il faut inscrire le numéro de la pièce située à gauche de cette surface. 12 / 27 Question 12 : Que doit-on inscrire à la place de la lettre I ? Vérifier Aide Il faut inscrire le numéro de la pièce située à droite de cette surface. 13 / 27 Question 13 : Que doit-on inscrire à la place de la lettre J ? Vérifier Aide Le premier vecteur de la chaîne de cote débute à l'origine de la cote condition. Il faut observer à quelle pièce appartient cette surface. L'extrémité de ce vecteur appartient à une surface de liaison comportant cette même pièce. Exemple ci-dessous. 14 / 27 Question 14 : Quel est le premier vecteur formant la chaîne de cotes ? le vecteur n°8 le vecteur n°20 le vecteur n°24 le vecteur n°14 le vecteur n°28 le vecteur n°12 le vecteur n°3 le vecteur n°1 le vecteur n°6 le vecteur n°19 le vecteur n°13 le vecteur n°22 le vecteur n°17 le vecteur n°2 le vecteur n°18 le vecteur n°4 le vecteur n°21 le vecteur n°25 le vecteur n°7 le vecteur n°26 le vecteur n°11 le vecteur n°23 le vecteur n°16 le vecteur n°9 le vecteur n°15 le vecteur n°10 le vecteur n°27 le vecteur n°5 Aide Le nom de ce vecteur est composé du nom de la cote condition en minuscule suivit du numéro de la pièce qui est cotée. (Exemple du cours ci-dessous) 15 / 27 Question 15 : Quel est le nom du premier vecteur formant la chaîne de cotes ? Vérifier Aide Dans l'exemple du cours ci-dessous, le 1er vecteur se termine sur la surface de liaison 2|1. L'origine du prochain vecteur est donc sur cette surface. La pièce 1 est déjà cotée (a1). Il faut donc coter la pièce 2. 16 / 27 Question 16 : Quel est le 2ème vecteur formant la chaîne de cotes ? le vecteur n°10 le vecteur n°9 le vecteur n°16 le vecteur n°6 le vecteur n°4 le vecteur n°13 le vecteur n°21 le vecteur n°11 le vecteur n°5 le vecteur n°26 le vecteur n°23 le vecteur n°7 le vecteur n°20 le vecteur n°8 le vecteur n°14 le vecteur n°2 le vecteur n°24 le vecteur n°1 le vecteur n°19 le vecteur n°17 le vecteur n°25 le vecteur n°15 le vecteur n°3 le vecteur n°12 le vecteur n°28 le vecteur n°22 le vecteur n°18 le vecteur n°27 Aide Le nom de ce vecteur est composé du nom de la cote condition en minuscule suivit du numéro de la pièce qui est cotée. Dans l'exemple du cours ci-dessous, la pièce 2 est cotée, la cote condition est A. Le nom de la cote est donc a2. 17 / 27 Question 17 : Quel est le nom du 2ème vecteur formant la chaîne de cotes ? Vérifier Aide Revoir l'aide de la question 16. 18 / 27 Question 18 : Quel est le 3ème vecteur formant la chaîne de cotes ? le vecteur n°6 le vecteur n°16 le vecteur n°10 le vecteur n°25 le vecteur n°9 le vecteur n°21 le vecteur n°4 le vecteur n°17 le vecteur n°23 le vecteur n°27 le vecteur n°13 le vecteur n°19 le vecteur n°24 le vecteur n°26 le vecteur n°28 le vecteur n°1 le vecteur n°18 le vecteur n°11 le vecteur n°22 le vecteur n°3 le vecteur n°5 le vecteur n°8 le vecteur n°15 le vecteur n°14 le vecteur n°20 le vecteur n°7 le vecteur n°12 le vecteur n°2 Aide Le nom de ce vecteur est composé du nom de la cote condition en minuscule suivit du numéro de la pièce qui est cotée. 19 / 27 Question 19 : Quel est le nom du 3ème vecteur formant la chaîne de cotes ? Vérifier Aide Revoir l'aide de la question 16. 20 / 27 Question 20 : Quel est le 4ème vecteur formant la chaîne de cotes ? le vecteur n°1 le vecteur n°20 le vecteur n°5 le vecteur n°6 le vecteur n°10 le vecteur n°25 le vecteur n°27 le vecteur n°18 le vecteur n°14 le vecteur n°24 le vecteur n°22 le vecteur n°17 le vecteur n°23 le vecteur n°26 le vecteur n°13 le vecteur n°8 le vecteur n°12 le vecteur n°7 le vecteur n°15 le vecteur n°4 le vecteur n°19 le vecteur n°11 le vecteur n°28 le vecteur n°3 le vecteur n°21 le vecteur n°2 le vecteur n°16 le vecteur n°9 Aide Le nom de ce vecteur est composé du nom de la cote condition en minuscule suivit du numéro de la pièce qui est cotée. 21 / 27 Question 21 : Quel est le nom du 4ème vecteur formant la chaîne de cotes ? Vérifier Aide Revoir l'aide de la question 16. 22 / 27 Question 22 : Quel est le 5ème vecteur formant la chaîne de cotes ? le vecteur n°20 le vecteur n°17 le vecteur n°25 le vecteur n°22 le vecteur n°10 le vecteur n°16 le vecteur n°13 le vecteur n°9 le vecteur n°19 le vecteur n°1 le vecteur n°3 le vecteur n°4 le vecteur n°23 le vecteur n°11 le vecteur n°26 le vecteur n°7 le vecteur n°18 le vecteur n°14 le vecteur n°8 le vecteur n°21 le vecteur n°12 le vecteur n°5 le vecteur n°6 le vecteur n°15 le vecteur n°27 le vecteur n°28 le vecteur n°24 le vecteur n°2 Aide Le nom de ce vecteur est composé du nom de la cote condition en minuscule suivit du numéro de la pièce qui est cotée. 23 / 27 Question 23 : Quel est le nom du 5ème vecteur formant la chaîne de cotes ? Vérifier Aide Voir exemple ci-dessous. 24 / 27 Question 24 : Calculer la cote mini du cylindre. Donner le résultat en mm. Vérifier Aide Voir exemple ci-dessous. 25 / 27 Question 25 : Calculer la cote maxi du cylindre. Donner le résultat en mm. Donner la valeur en mm Vérifier Aide Dans l'exemple ci-dessous, la cote maxi est égale à 33.02 mm. La cote nominale = 33 mm donc l'écart supérieur = 0.02 mm car : cote maxi = cote nominale + écart supérieur 26 / 27 Question 26 : Indiquer l'écart supérieur. Donner la valeur en mm Vérifier Aide Dans l'exemple ci-dessous, la cote maxi est égale à 32.95 mm. La cote nominale = 33 mm donc l'écart inférieur = -0.05 mm car : cote mini= cote nominale + écart inférieur 27 / 27 Question 27 : Indiquer l'écart inférieur. Donner la valeur en mm Vérifier Votre note est de Bac Pro : S1.3 – C2.2.1 – C2.2.2 – C2.2.3 – C2.2.4
