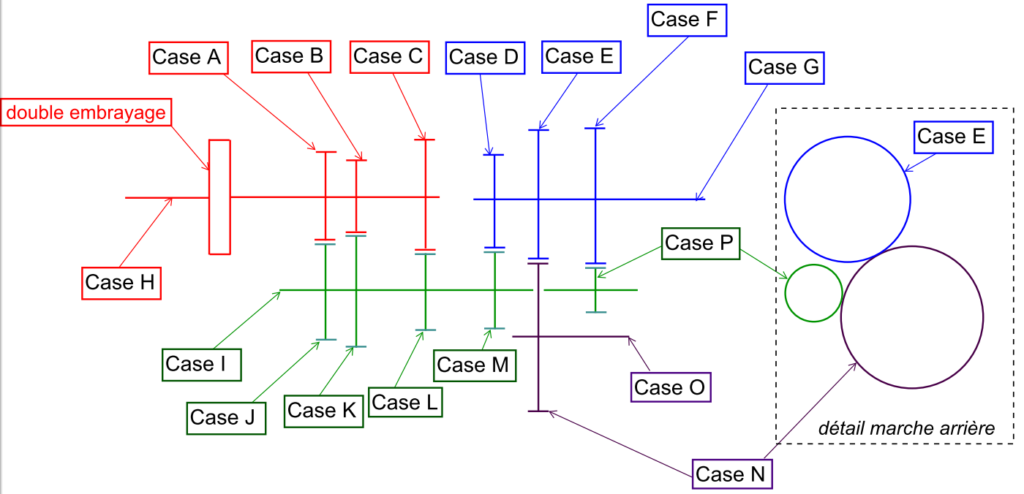

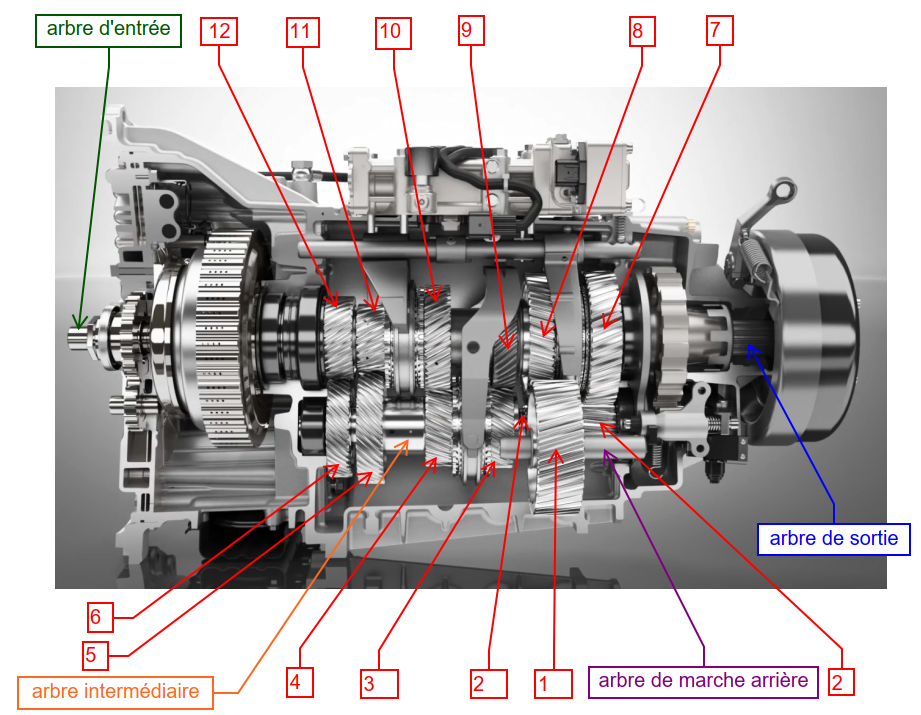

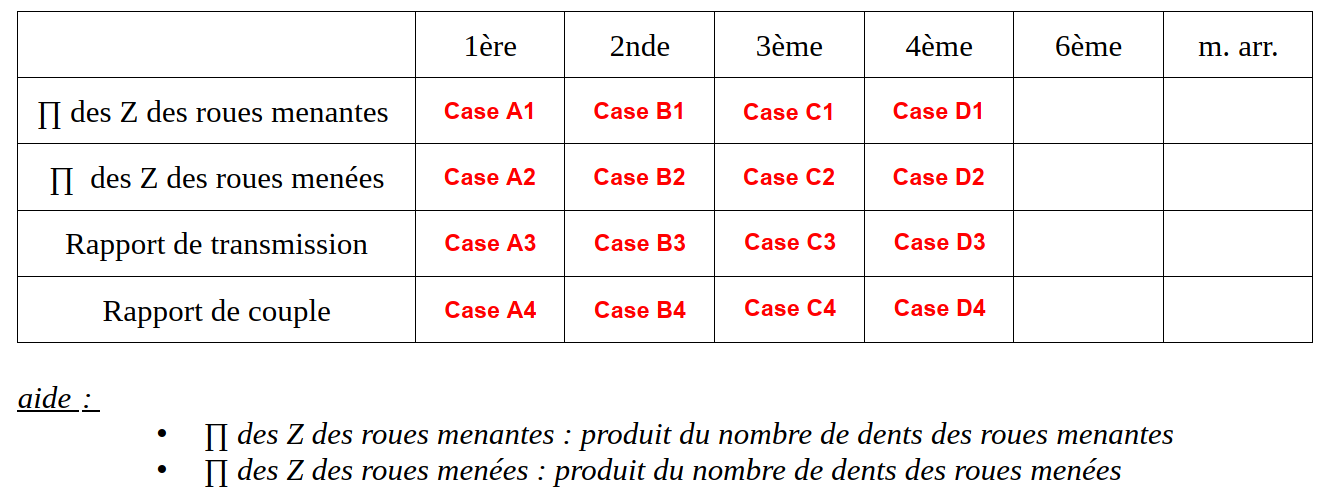

Vidéo Dossier Technique 14 Transmissions par engrenages A Mise en situation : Un client arrive dans le garage dans lequel vous travaillez. Son véhicule, un Mitsubishi Fuso Canter rencontre un problème de la boite de vitesse. Avant d’intervenir, vous décidez d’étudier le fonctionnement de la boite de vitesse de ce véhicule. 1 / 30 La case A indique : Le pignon ou roue n°1 Le pignon ou roue n°2 Le pignon ou roue n°3 Le pignon ou roue n°4 Le pignon ou roue n°5 Le pignon ou roue n°6 Le pignon ou roue n°7 Le pignon ou roue n°8 Le pignon ou roue n°9 Le pignon ou roue n°10 Le pignon ou roue n°11 Le pignon ou roue n°12 L'arbre d'entrée L'arbre de sortie L'arbre de marche arrière L'arbre intermédiaire 2 / 30 La case B indique : Le pignon ou roue n°1 Le pignon ou roue n°2 Le pignon ou roue n°3 Le pignon ou roue n°4 Le pignon ou roue n°5 Le pignon ou roue n°6 Le pignon ou roue n°7 Le pignon ou roue n°8 Le pignon ou roue n°9 Le pignon ou roue n°10 Le pignon ou roue n°11 Le pignon ou roue n°12 L'arbre d'entrée L'arbre de sortie L'arbre de marche arrière L'arbre intermédiaire 3 / 30 La case C indique : Le pignon ou roue n°1 Le pignon ou roue n°2 Le pignon ou roue n°3 Le pignon ou roue n°4 Le pignon ou roue n°5 Le pignon ou roue n°6 Le pignon ou roue n°7 Le pignon ou roue n°8 Le pignon ou roue n°9 Le pignon ou roue n°10 Le pignon ou roue n°11 Le pignon ou roue n°12 L'arbre d'entrée L'arbre de sortie L'arbre de marche arrière L'arbre intermédiaire 4 / 30 La case D indique : Le pignon ou roue n°1 Le pignon ou roue n°2 Le pignon ou roue n°3 Le pignon ou roue n°4 Le pignon ou roue n°5 Le pignon ou roue n°6 Le pignon ou roue n°7 Le pignon ou roue n°8 Le pignon ou roue n°9 Le pignon ou roue n°10 Le pignon ou roue n°11 Le pignon ou roue n°12 L'arbre d'entrée L'arbre de sortie L'arbre de marche arrière L'arbre intermédiaire 5 / 30 La case E indique : Le pignon ou roue n°1 Le pignon ou roue n°2 Le pignon ou roue n°3 Le pignon ou roue n°4 Le pignon ou roue n°5 Le pignon ou roue n°6 Le pignon ou roue n°7 Le pignon ou roue n°8 Le pignon ou roue n°9 Le pignon ou roue n°10 Le pignon ou roue n°11 Le pignon ou roue n°12 L'arbre d'entrée L'arbre de sortie L'arbre de marche arrière L'arbre intermédiaire 6 / 30 La case F indique : Le pignon ou roue n°1 Le pignon ou roue n°2 Le pignon ou roue n°3 Le pignon ou roue n°4 Le pignon ou roue n°5 Le pignon ou roue n°6 Le pignon ou roue n°7 Le pignon ou roue n°8 Le pignon ou roue n°9 Le pignon ou roue n°10 Le pignon ou roue n°11 Le pignon ou roue n°12 L'arbre d'entrée L'arbre de sortie L'arbre de marche arrière L'arbre intermédiaire 7 / 30 La case G indique : Le pignon ou roue n°1 Le pignon ou roue n°2 Le pignon ou roue n°3 Le pignon ou roue n°4 Le pignon ou roue n°5 Le pignon ou roue n°6 Le pignon ou roue n°7 Le pignon ou roue n°8 Le pignon ou roue n°9 Le pignon ou roue n°10 Le pignon ou roue n°11 Le pignon ou roue n°12 L'arbre d'entrée L'arbre de sortie L'arbre de marche arrière L'arbre intermédiaire 8 / 30 La case H indique : Le pignon ou roue n°1 Le pignon ou roue n°2 Le pignon ou roue n°3 Le pignon ou roue n°4 Le pignon ou roue n°5 Le pignon ou roue n°6 Le pignon ou roue n°7 Le pignon ou roue n°8 Le pignon ou roue n°9 Le pignon ou roue n°10 Le pignon ou roue n°11 Le pignon ou roue n°12 L'arbre d'entrée L'arbre de sortie L'arbre de marche arrière L'arbre intermédiaire 9 / 30 La case I indique : Le pignon ou roue n°1 Le pignon ou roue n°2 Le pignon ou roue n°3 Le pignon ou roue n°4 Le pignon ou roue n°5 Le pignon ou roue n°6 Le pignon ou roue n°7 Le pignon ou roue n°8 Le pignon ou roue n°9 Le pignon ou roue n°10 Le pignon ou roue n°11 Le pignon ou roue n°12 L'arbre d'entrée L'arbre de sortie L'arbre de marche arrière L'arbre intermédiaire 10 / 30 La case J indique : Le pignon ou roue n°1 Le pignon ou roue n°2 Le pignon ou roue n°3 Le pignon ou roue n°4 Le pignon ou roue n°5 Le pignon ou roue n°6 Le pignon ou roue n°7 Le pignon ou roue n°8 Le pignon ou roue n°9 Le pignon ou roue n°10 Le pignon ou roue n°11 Le pignon ou roue n°12 L'arbre d'entrée L'arbre de sortie L'arbre de marche arrière L'arbre intermédiaire 11 / 30 La case K indique : Le pignon ou roue n°1 Le pignon ou roue n°2 Le pignon ou roue n°3 Le pignon ou roue n°4 Le pignon ou roue n°5 Le pignon ou roue n°6 Le pignon ou roue n°7 Le pignon ou roue n°8 Le pignon ou roue n°9 Le pignon ou roue n°10 Le pignon ou roue n°11 Le pignon ou roue n°12 L'arbre d'entrée L'arbre de sortie L'arbre de marche arrière L'arbre intermédiaire 12 / 30 La case L indique : Le pignon ou roue n°1 Le pignon ou roue n°2 Le pignon ou roue n°3 Le pignon ou roue n°4 Le pignon ou roue n°5 Le pignon ou roue n°6 Le pignon ou roue n°7 Le pignon ou roue n°8 Le pignon ou roue n°9 Le pignon ou roue n°10 Le pignon ou roue n°11 Le pignon ou roue n°12 L'arbre d'entrée L'arbre de sortie L'arbre de marche arrière L'arbre intermédiaire 13 / 30 La case M indique : Le pignon ou roue n°1 Le pignon ou roue n°2 Le pignon ou roue n°3 Le pignon ou roue n°4 Le pignon ou roue n°5 Le pignon ou roue n°6 Le pignon ou roue n°7 Le pignon ou roue n°8 Le pignon ou roue n°9 Le pignon ou roue n°10 Le pignon ou roue n°11 Le pignon ou roue n°12 L'arbre d'entrée L'arbre de sortie L'arbre de marche arrière L'arbre intermédiaire 14 / 30 La case N indique : Le pignon ou roue n°1 Le pignon ou roue n°2 Le pignon ou roue n°3 Le pignon ou roue n°4 Le pignon ou roue n°5 Le pignon ou roue n°6 Le pignon ou roue n°7 Le pignon ou roue n°8 Le pignon ou roue n°9 Le pignon ou roue n°10 Le pignon ou roue n°11 Le pignon ou roue n°12 L'arbre d'entrée L'arbre de sortie L'arbre de marche arrière L'arbre intermédiaire 15 / 30 La case O indique : Le pignon ou roue n°1 Le pignon ou roue n°2 Le pignon ou roue n°3 Le pignon ou roue n°4 Le pignon ou roue n°5 Le pignon ou roue n°6 Le pignon ou roue n°7 Le pignon ou roue n°8 Le pignon ou roue n°9 Le pignon ou roue n°10 Le pignon ou roue n°11 Le pignon ou roue n°12 L'arbre d'entrée L'arbre de sortie L'arbre de marche arrière L'arbre intermédiaire 16 / 30 La case P indique : Le pignon ou roue n°1 Le pignon ou roue n°2 Le pignon ou roue n°3 Le pignon ou roue n°4 Le pignon ou roue n°5 Le pignon ou roue n°6 Le pignon ou roue n°7 Le pignon ou roue n°8 Le pignon ou roue n°9 Le pignon ou roue n°10 Le pignon ou roue n°11 Le pignon ou roue n°12 L'arbre d'entrée L'arbre de sortie L'arbre de marche arrière L'arbre intermédiaire 17 / 30 En première : Le pignon ou roue n°1 est menante Le pignon ou roue n°1 est menée Le pignon ou roue n°2 est menante Le pignon ou roue n°2 est menée Le pignon ou roue n°3 est menante Le pignon ou roue n°3 est menée Le pignon ou roue n°4 est menante Le pignon ou roue n°4 est menée Le pignon ou roue n°5 est menante Le pignon ou roue n°5 est menée Le pignon ou roue n°6 est menante Le pignon ou roue n°6 est menée Le pignon ou roue n°7 est menante Le pignon ou roue n°7 est menée Le pignon ou roue n°8 est menante Le pignon ou roue n°8 est menée Le pignon ou roue n°9 est menante Le pignon ou roue n°9 est menée Le pignon ou roue n°10 est menante Le pignon ou roue n°10 est menée Le pignon ou roue n°11 est menante Le pignon ou roue n°11 est menée Le pignon ou roue n°12 est menante Le pignon ou roue n°12 est menée 18 / 30 En troisième : Le pignon ou roue n°1 est menante Le pignon ou roue n°1 est menée Le pignon ou roue n°2 est menante Le pignon ou roue n°2 est menée Le pignon ou roue n°3 est menante Le pignon ou roue n°3 est menée Le pignon ou roue n°4 est menante Le pignon ou roue n°4 est menée Le pignon ou roue n°5 est menante Le pignon ou roue n°5 est menée Le pignon ou roue n°6 est menante Le pignon ou roue n°6 est menée Le pignon ou roue n°7 est menante Le pignon ou roue n°7 est menée Le pignon ou roue n°8 est menante Le pignon ou roue n°8 est menée Le pignon ou roue n°9 est menante Le pignon ou roue n°9 est menée Le pignon ou roue n°10 est menante Le pignon ou roue n°10 est menée Le pignon ou roue n°11 est menante Le pignon ou roue n°11 est menée Le pignon ou roue n°12 est menante Le pignon ou roue n°12 est menée 19 / 30 Case A1 ? Vérifier 20 / 30 Case A2 ? Vérifier 21 / 30 Case A3 ? 1.95 2.857 0.217 0.513 0.538 4.615 0.619 1.615 3 22 / 30 Case A4 ? 1.95 2.857 0.217 0.513 0.538 4.615 0.619 1.615 3 23 / 30 En 1ère, calculer Ns si l'arbre moteur tourne à 3000 tr/min (Ne = 3000) 5850 tr/min 8571 tr/min 650 tr/min 1539 tr/min 1614 tr/min 13845 tr/min 1857 tr/min 4845 tr/min 9000 tr/min 24 / 30 Lorsque la 1ère est engagée : (cocher les bonnes réponses) La fréquence de rotation est plus élevée en sortie qu'en entrée La fréquence de rotation est plus faible en sortie qu'en entrée Le couple est plus élevé en sortie qu'en entrée Le couple est plus faible en sortie qu'en entrée La boite de vitesse se comporte comme un multiplicateur de fréquence de rotation La boite de vitesse se comporte comme un réducteur de fréquence de rotation La fréquence de rotation et le couple sont identiques en entrée et en sortie 25 / 30 Case C1 ? Vérifier 26 / 30 Case C2 ? Vérifier 27 / 30 Case C3 ? 0.928 1.077 2.077 0.619 0.615 0.481 0.667 1.5 0.857 1.167 28 / 30 Case C4 ? 0.928 1.077 2.077 0.619 1.615 0.481 0.667 1.5 0.857 1.167 29 / 30 En 3ème, calculer Ns si l'arbre moteur tourne à 3000 tr/min (Ne = 3000) 2784 tr/min 3231 tr/min 6231 tr/min 1857 tr/min 4845 tr/min 1444 tr/min 2000 tr/min 4500 tr/min 2570 tr/min 3500 tr/min 30 / 30 Lorsque la 3ème est engagée : (cocher les bonnes réponses) La fréquence de rotation est plus élevée en sortie qu'en entrée La fréquence de rotation est plus faible en sortie qu'en entrée Le couple est plus élevé en sortie qu'en entrée Le couple est plus faible en sortie qu'en entrée La boite de vitesse se comporte comme un multiplicateur de fréquence de rotation La boite de vitesse se comporte comme un réducteur de fréquence de rotation La fréquence de rotation et le couple sont identiques en entrée et en sortie Votre score est Savoirs & Compétences : Bac Pro : S1.5 – C2.1.1 – C2.2.1 – C2.2.4 CAP : S1.5 – C2.1.1 – C2.2.1 Accès prof
