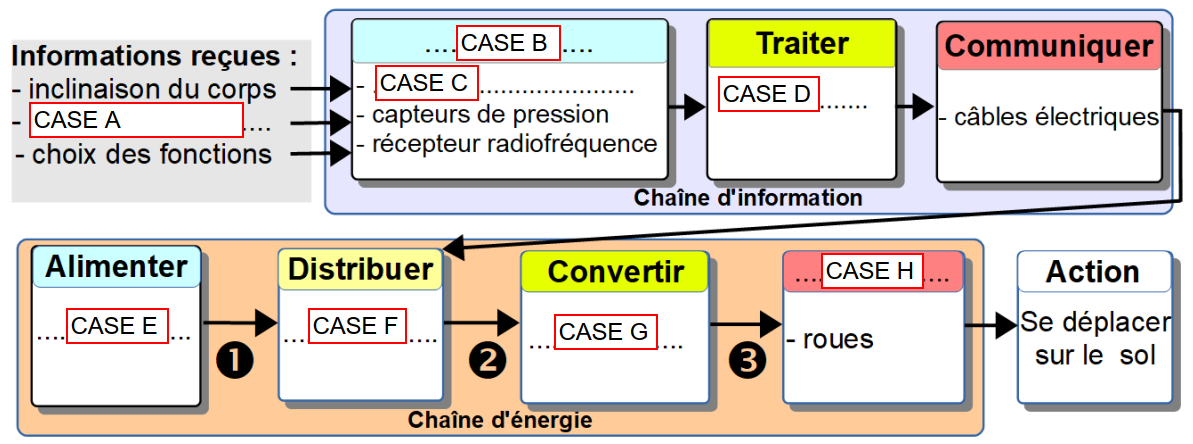

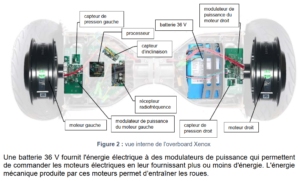

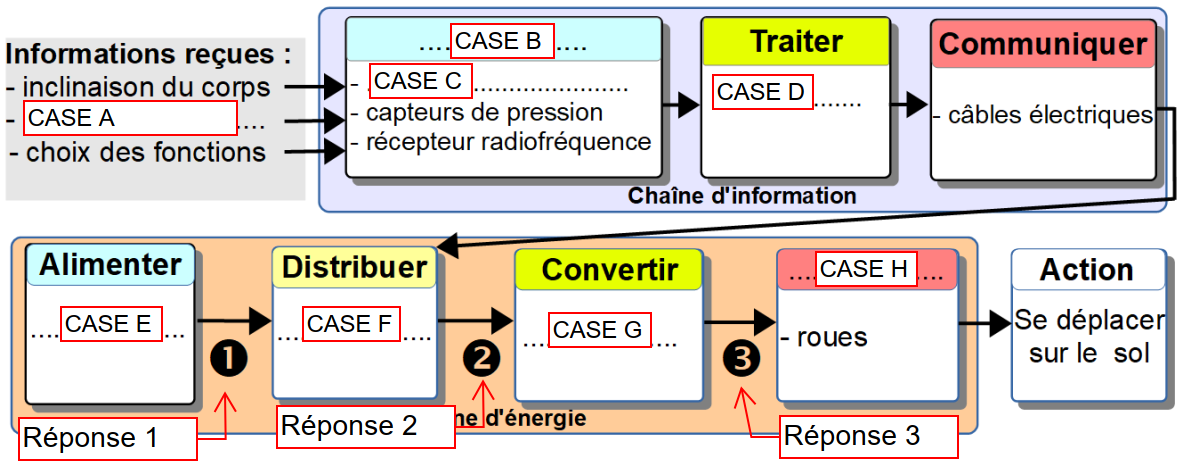

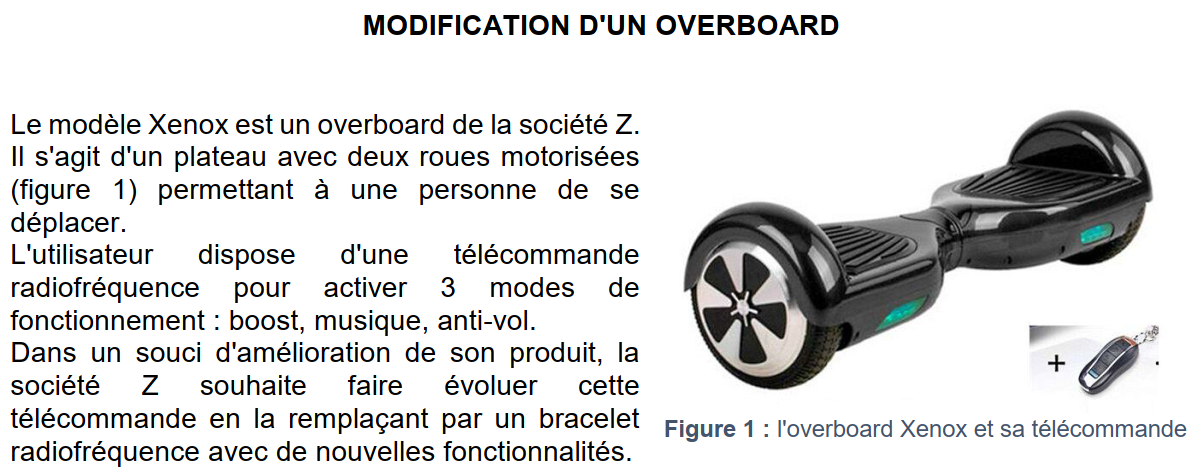

Sujet DNB : Overboard ANALYSE DE L'OBJET Dans un premier temps, il est nécessaire d’analyser l'overboard actuel afin d'en prévoir les améliorations. Le détail des composants est indiqué sur la figure 2. 1 / 22 Question 01a : Compléter la chaîne d’énergie et d'information de l’overboard. Que doit on inscrire dans la case A ? Sélectionnez une réponsePrésence utilisateurProcesseurMoteur droit et moteur gaucheCapteur d'inclinaisonBatterie 36vModulateur de puissanceAcquérirTransmettre 2 / 22 Question 01b : Compléter la chaîne d’énergie et d'information de l’overboard. Que doit on inscrire dans la case B ? Sélectionnez une réponseTransmettrePrésence utilisateurAcquérirProcesseurMoteur droit et moteur gaucheCapteur d'inclinaisonBatterie 36vModulateur de puissance 3 / 22 Question 01c : Compléter la chaîne d’énergie et d'information de l’overboard. Que doit on inscrire dans la case C ? Sélectionnez une réponsePrésence utilisateurAcquérirCapteur d'inclinaisonMoteur droit et moteur gaucheProcesseurBatterie 36vTransmettreModulateur de puissance 4 / 22 Question 01d : Compléter la chaîne d’énergie et d'information de l’overboard. Que doit on inscrire dans la case D ? Sélectionnez une réponseMoteur droit et moteur gaucheProcesseurAcquérirPrésence utilisateurBatterie 36vModulateur de puissanceTransmettreCapteur d'inclinaison 5 / 22 Question 01e : Compléter la chaîne d’énergie et d'information de l’overboard. Que doit on inscrire dans la case E ? Sélectionnez une réponseAcquérirCapteur d'inclinaisonBatterie 36vTransmettreModulateur de puissanceProcesseurMoteur droit et moteur gauchePrésence utilisateur 6 / 22 Question 01f : Compléter la chaîne d’énergie et d'information de l’overboard. Que doit on inscrire dans la case F ? Sélectionnez une réponseTransmettrePrésence utilisateurBatterie 36vCapteur d'inclinaisonProcesseurAcquérirMoteur droit et moteur gaucheModulateur de puissance 7 / 22 Question 01g : Compléter la chaîne d’énergie et d'information de l’overboard. Que doit on inscrire dans la case G ? Sélectionnez une réponseAcquérirBatterie 36vPrésence utilisateurTransmettreCapteur d'inclinaisonModulateur de puissanceProcesseurMoteur droit et moteur gauche 8 / 22 Question 01h : Compléter la chaîne d’énergie et d'information de l’overboard. Que doit on inscrire dans la case H ? Sélectionnez une réponseAcquérirBatterie 36vTransmettreModulateur de puissanceProcesseurCapteur d'inclinaisonMoteur droit et moteur gauchePrésence utilisateur 9 / 22 Question 02a : Compléter la chaîne d’énergie et d'information de l’overboard. Quelle forme d'énergie est en jeu à la Réponse 1 ? Sélectionnez une réponseElectriquePneumatiqueHydrauliqueMécanique 10 / 22 Question 02b : Compléter la chaîne d’énergie et d'information de l’overboard. Quelle forme d'énergie est en jeu à la Réponse 2 ? Sélectionnez une réponsePneumatiqueElectriqueMécaniqueHydraulique 11 / 22 Question 02c : Compléter la chaîne d’énergie et d'information de l’overboard. Quelle forme d'énergie est en jeu à la Réponse 3 ? Sélectionnez une réponseElectriqueHydrauliqueMécaniquePneumatique Question 03 : AMÉLIORATION DE L'INTERFACE PILOTE / OVERBOARD La société Z souhaite concevoir un bracelet de communication afin de remplacer la télécommande. Les demandes d'évolution pour le bracelet communicant sont définies ci-dessous. Le bracelet devra pouvoir piloter l'overboard. Pour cela le bracelet devra pouvoir reconnaitre l'overboard et lui transmettre des données par radiofréquence (émission des 3 modes de fonctionnement). Le diamètre du bracelet devra être réglable (de 5 à 12 cm de diamètre) et devra posséder un écran tactile de 3 cm de diamètre. Une batterie 5 V permettra d'alimenter le bracelet pendant au moins 3 heures. Elle sera rechargeable grâce à un cordon USB. Le bracelet doit être conçu avec une attention particulière pour le respect de l'environnement. Lors du démontage du prototype, on s'assurera qu'un minimum de 80 % de pièces sont recyclables. 12 / 22 Question 03a : Compléter le cahier des charges du bracelet communiquant. Que doit on inscrire dans la case A ? être respecteux de l'environnement transmission par radio fréquence Diamètre de l'écran 5 à 12 cm autonomie 5 volt 13 / 22 Question 03b : Compléter le cahier des charges du bracelet communiquant. Que doit on inscrire dans la case B ? 5 à 12 cm être respecteux de l'environnement autonomie transmission par radio fréquence 5 volt Diamètre de l'écran 14 / 22 Question 03c : Compléter le cahier des charges du bracelet communiquant. Que doit on inscrire dans la case C ? Diamètre de l'écran être respecteux de l'environnement 5 volt transmission par radio fréquence 5 à 12 cm autonomie 15 / 22 Question 03d : Compléter le cahier des charges du bracelet communiquant. Que doit on inscrire dans la case D ? 5 à 12 cm transmission par radio fréquence être respecteux de l'environnement autonomie Diamètre de l'écran 5 volt 16 / 22 Question 03e : Compléter le cahier des charges du bracelet communiquant. Que doit on inscrire dans la case E ? transmission par radio fréquence être respecteux de l'environnement autonomie 5 à 12 cm Diamètre de l'écran 5 volt 17 / 22 Question 03f : Compléter le cahier des charges du bracelet communiquant. Que doit on inscrire dans la case F ? 5 à 12 cm autonomie transmission par radio fréquence être respecteux de l'environnement Diamètre de l'écran 5 volt 18 / 22 Question 04 : Quelle technologie doit-on choisir afin de respecter le cahier des charges ci-dessous ? La technologie retenue devra avoir une portée suffisante, consommer le moins possible d’énergie, être sécurisée et permettre un débit d'au moins 0,5 Mbit/s. FM Bluetooth WiFi SHF Infrarouge 19 / 22 Question 05a : PROTOCOLE DE COMMUNICATION AVEC L’OVERBOARD Afin que le bracelet et l’overboard puissent communiquer, ils doivent s’être mutuellement reconnus. Pour cela un code spécial est envoyé par le bracelet à l'overboard : #@@PPPP# Si l'overboard reconnaît ce code, il se met en relation avec le bracelet et le signale par une lumière verte. Compléter le programme qui permet d'envoyer le code spécial à l'overboard. Que doit-on inscrire dans la case A ? Vérifier 20 / 22 Question 05b : PROTOCOLE DE COMMUNICATION AVEC L’OVERBOARD Afin que le bracelet et l’overboard puissent communiquer, ils doivent s’être mutuellement reconnus. Pour cela un code spécial est envoyé par le bracelet à l'overboard : #@@PPPP# Si l'overboard reconnaît ce code, il se met en relation avec le bracelet et le signale par une lumière verte. Compléter le programme qui permet d'envoyer le code spécial à l'overboard. Que doit-on inscrire dans la case B ? Vérifier 21 / 22 Question 05c : PROTOCOLE DE COMMUNICATION AVEC L’OVERBOARD Afin que le bracelet et l’overboard puissent communiquer, ils doivent s’être mutuellement reconnus. Pour cela un code spécial est envoyé par le bracelet à l'overboard : #@@PPPP# Si l'overboard reconnaît ce code, il se met en relation avec le bracelet et le signale par une lumière verte. Compléter le programme qui permet d'envoyer le code spécial à l'overboard. Que doit-on inscrire dans la case C ? Vérifier 22 / 22 Question 05d : PROTOCOLE DE COMMUNICATION AVEC L’OVERBOARD Afin que le bracelet et l’overboard puissent communiquer, ils doivent s’être mutuellement reconnus. Pour cela un code spécial est envoyé par le bracelet à l'overboard : #@@PPPP# Si l'overboard reconnaît ce code, il se met en relation avec le bracelet et le signale par une lumière verte. Compléter le programme qui permet d'envoyer le code spécial à l'overboard. Que doit-on inscrire dans la case D ? Vérifier Votre score est Le score moyen est de 52% 0% sujet Corrigé Compétences évaluées : D4 : C1.1 – C1.2 – C1.3 – C2.1
